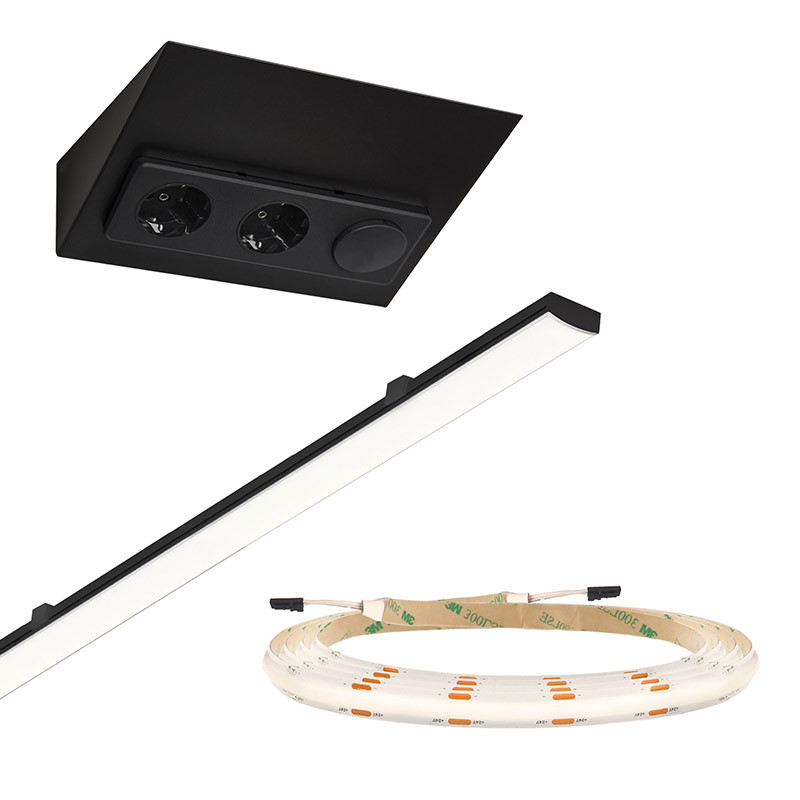

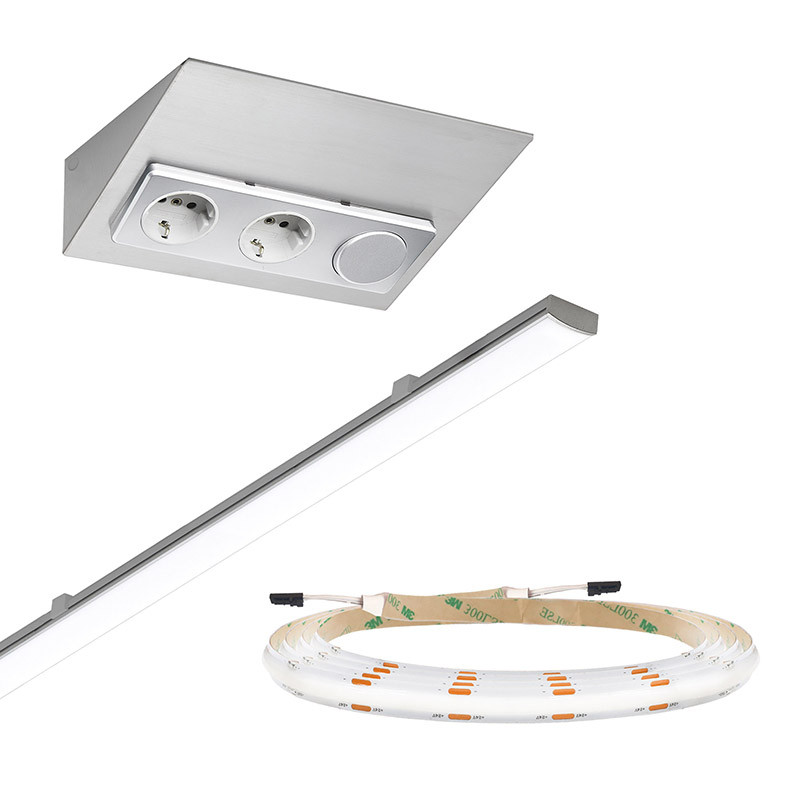

Belys.set Linea Dob-Com 3m + Luxa-31

Komplett köksutrymmeskit med totalt prickfritt ljus

LIMENTE köksutrymmeskit är en mångsidig belysningslösning för utrymmet mellan över- och underskåp som kan beställas med en enda produktkod. Produkten finns tillgänglig i tre nyanser (vitt, svart och aluminium). Den nya DOB-teknologin erbjuder ett totalt prickfritt ljus, som vid behov kan användas i profilen även utan diffusor.

Köksutrymmeskittets armatur kan användas på båda sidor om uttaget samt förkortas mellan 0–200 cm så att den sammanlagda längden är max 200 cm. Kittet erbjuder ett effektivt och jämnt arbetsljus som styrs smidigt från uttaget utan ett separat ljusstyrsystem. Köksutrymmeskittet finns tillgängligt i två olika färgtemperaturer: 3000 K och 4000 K. Ljusstyrkan är 1300 lm/m, verkningsgraden 144 lm/W och dioderna sitter mycket tätt (288 led/meter).

Montering och elanslutning

Monteringen av LIMENTE köksutrymmeskit går snabbt och enkelt att utföra med hjälp av de medföljande monteringstillbehören. Fastställ platsen dit strömförsörjningen (240 V) ska dras, eller använd en befintlig matarkabel. Strömförsörjningen dras in i uttaget från bakväggen. Uttaget monteras i ett hörn mot två fasta ytor. Själva monteringen sker med de medföljande skruvarna. Genom en och samma installation monterar du både uttagen, strömbrytaren och strömförsörjningen för led-armaturerna. Se monteringsanvisningen för mer detaljerade instruktioner.

Maximal tillåten strömmatning för LIMENTE LUXA-uttaget är 16 A. Du kan vidarekloppla matningen till ett annat uttag direkt från anslutningskopplingen, men observera fördelningen av strömkapaciteten. Anslut strömförsörjningskabeln från väggen till uttagets kopplingsbitar och fäst slutligen uttaget mot den fasta ytan med de medföljande skruvarna.

Strömkablarna i båda ändar av led-bandet gör det möjligt att använda armaturen som två separata enheter. Profilen kan även användas i sin fulla längd (2 m), varvid strömkabeln i den ena änden klipps av. Led-bandet kan förkortas till önskad längd med ca 3 cm mellanrum. I båda ändar finns som standard en fast 5 cm kabel + en lös 300 cm lång kabel. Om detta inte räcker kan du beställa en förlängningskabel (3 m), produktnummer 681588. Maximalt 1 st förlängningskabel kan anslutas per armaturkabel, vilket ger en maximal kabellängd på upp till 6 meter. Kom ihåg att kontrollera att armaturernas kablar är tillräckligt långa samt att transformatorns maximala belastning (30 W) inte överskrids.

Belysningsprofilen och led-bandet kapas till önskad längd och fästs med hjälp av de medföljande fästena. Skyddsfilmen på led-bandet avlägsnas och led-bandet trycks fast i belysningsprofilen. Slutligen ansluts strömkabeln till led-bandet samt till transformatorn med snabbkopplingar.
